En l'attente de l'agrément des pouvoirs publics français ses effluents doivent être rejetés en un épandage réduit sur sable qui sera proportionnel au nombre de chambres et à la vitesse de percolation observée.

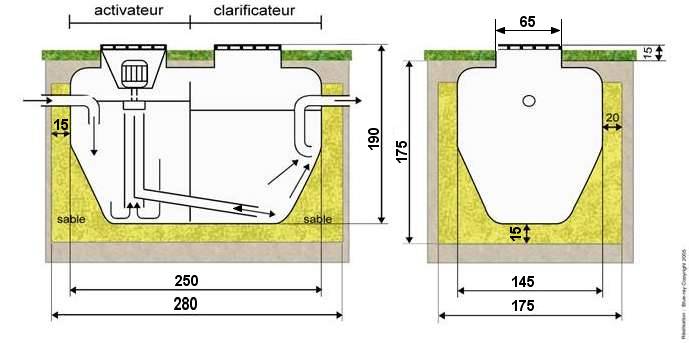

CUVE Longueur 250 cm Largeur 145 cm Hauteur totale 190 cm Poids 180 kg Entrée/fond 143 cm Sortie/fond 139 cm P.E. haute densité

Excavation Longueur 280 cm Largeur 175 cm Profondeur 190 cm Cotes du fond de cuve Longueur 185 cm Largeur 80 cm

L’unité d’épuration CORAIL 10 ne doit pas être installée en zone inondable.
Il faut déterminer son positionnement en fonction de divers paramètres :

Installation terminée les couvercles des deux trous d’hommes devront impérativement être entre 10 et 15 cm au-dessus du sol fini.

Pour des raisons de sécurité et de gain de temps il est conseillé, avant le premier de coup de pelle, de s’assurer que tous les matériels et matériaux nécessaires à l’implantation de la filière d’épuration seront présents sur le site.


1) Procéder, en respectant les cotes du tableau ci-dessus, à l’excavation pour la mise en place de la micro-station. Le ‘’dur’’ final sera à 190 cm du sol fini.

2) Si le fond de l’excavation n’est ni plat ni à 190 cm du sol fini, faire des lits successifs de sable de carrière de 15 cm d’épaisseur et les tasser très fortement.
Contrôler que le dernier lit de sable est de niveau dans les 2 sens et à 175 cm du sol fini.
Rectifier si besoin.
Le sable doit impérativement être de carrière sans pierres ni cailloux.
Si vous ne disposez que de sable de rivière ou de mer vous devrez les mélanger à sec avec du ciment à raison de 200 kg de ciment par M3 de sable.
(En cas de nappe phréatique proche où de terrain non stabilisé il est conseillé de créer en fond d’excavation une dalle béton à laquelle la micro-station sera amarrée).

3) Descendre et déposer verticalement la micro-station sur le sable horizontal.
S’assurer qu’elle est bien positionnée et que le sens entrée/sortie est respecté.
La bouger et s’assurer de son assise.
Contrôler que les niveaux sont bons et que finalement installée les 2 couvercles seront à +15 cm au-dessus du sol fini.

4) Oter les 2 couvercles et retirer le programmateur et la documentation collés au moteur. Commencer le remplissage avec l’eau dont vous disposez.
Pour équilibrer les forces mécaniques, faire monter les niveaux d’eau simultanément de 20 en 20 cm dans chaque compartiments jusqu’à la moitié de la hauteur de la micro-station.
Commencer le calage de la micro-station avec du sable déposé ‘’à la brouette’’ par dépôts opposés avec le sable contrôlé sans cailloux, par couches successives tassées de 20 cm jusqu’à atteindre le niveau de l’eau à l’intérieur.
Pas de vidages ‘’au godet’’ qui risqueraient de faire basculer la micro et fausser les niveaux. Pousser et égaliser le sable à l’aide d’un râteau.
Tasser au fur et à mesure et si possible arroser le sable.

5) Le sable ayant atteint les niveaux de l’eau terminer le remplissage en eau puis en sable jusqu’à –15 cm sous les raccords entrée/sortie.


Tuyauteries.

La micro-station CORAIL 10 est en place.

• Creuser les tranchées en alimentation, sortie et épandage.
  Les fonds de tranchées devront être à moins 45 cm sous les tuyaux.

• Placer en sortie d’habitation un regard collecteur général (50x50 cm) de tous les tuyaux d’eaux usées sortant de l’habitation.
  Ce collecteur n’est pas obligatoire mais il est fortement conseillé car si, en l’avenir, des tuyaux venaient à se boucher sous l’habitation il serait aisé d’intervenir sans rien casser.

• Raccorder en PVC lisse diamètre 100 mm le collecteur général à la micro.
  En situation de terrain rapporté ou instable des raccords souples sont conseillés.
  Caler avec du sable les tuyaux tous les ml.
  La pente devra être régulière et égale ou supérieure à 2,5 cm/ml.
  Si la micro-station est positionnée loin de l’habitation des regards de contrôle sont conseillés tous les 12/15 ml.
  Ne jamais utiliser de coudes à 90°. Uniquement des coudes à 45°.

• Un petit regard est obligatoire en sortie de la micro-station pour effectuer des prélèvements et contrôler la qualité des effluents en sortie.


Electricité installations.

• Placer le programmateur de commande et protection à l’abri de l’humidité.

• Relier par un câble électrique 3 x 1,5 (sans le raccorder) le programmateur à un coupe circuit de protection 5 Ampères connecté au réseau.

• Relier par un câble électrique 3 x 1,5 sous gaine (sans le raccorder), passant dans la tranchée d’alimentation et le passe-câble, le programmateur au boîtier de raccordement situé dans la micro-station près du moteur.

Electricité raccordements.

• Alimentation électrique fermée au coupe-circuit du tableau général, raccorder tous les câbles électriques.

• Contrôler la validité et l’efficacité de la Terre.

• Mettre l’ensemble sous tension.

• Régler au programmateur le temps de fonctionnement du bloc moteur/turbine en fonction du nombre de personnes en l’habitation.

• Contrôler les temps de fonctionnements et de pauses.

Finitions.

• Avertir officiellement le SPANC et prendre des photos de toute la filière.
  Il est conseillé de faire un relevé coté et à l’échelle de toute la filière.
  Ce plan pourrait vous être utile en l’avenir.
• SPANC venu, recouvrir de sable les tuyaux à +20 cm.
• Placer un grillage avertisseur de couleur en plastique.
• Niveler avec la terre dont vous disposez.


Installation hors-sol.

1. Créer une dalle en béton armé.
2. Monter deux murs perpendiculaires au mur d’ancrage de 1,75 mètre de long et distants de 2,80 mètres.
3. Glisser la micro-station entre ces deux murs en laissant un espace arrière de 15 cm.
4. Monter le mur avant à 15 cm de la micro-station.
5. Sur ces murets de protection faire un chaînage ancré au mur de recueil.
6. Procéder comme pour une mise en place enterrée :

   • Mise en eau sur ½ hauteurs puis sable de carrière à même hauteur,
   • Mise en eau totale puis même sable tassé à hauteur des agglos.


Installation dans un local.

• Largeur d’accès > 150 cm.
• Hauteur d’accès > 200 cm.
• L’emplacement envisagé ne devra pas communiquer directement avec :

  1. l’habitation,
  2. des locaux où seraient stockés et/ou manipulés des aliments destinés à la vente ou à la conservation de denrées alimentaires.
• Le local envisagé devra comporter des ventilations hautes et basses proportionnées permettant un renouvellement permanent et suffisant de l’air ambiant.
• Pour permettre des interventions de maintenance, la hauteur disponible au-dessus des couvercles sera au minimum de 100 cm.


Effluent en sortie de la micro-station.

Exutoire.

• Positionnements :
  Minimum 5 ml des bâtiments et 3 ml des limites de propriété non bâties.
• Nature préconisée :
  Sable filtrant enveloppé dans un géotextile imputrescible.
• Profondeur de la tranchée ou de l’excavation : 0,60 mètre.
• Largeur de la tranchée : 0,60 mètre.
• Longueur de la tranchée : se reporter au tableau ci-dessous.


BASES DE CALCUL			VITESSES DE PERCOLATION en mm/h
Nombre de chambres	Habitants permanents	Effluent en Litres/jour	TRES BONNE K=350 à 500	BONNE K=200à 350	FAIBLE K=15 à 200
			Longueur de la tranchée en ml
2	4	600	4	6	9
3	6	900	6	9	14 (2x7)
4	8	1200	8	12	18 (2x9)
5	10	1500	10	15 (8+7)	21 (11+10)
6	12	1800	12	18 (2x9)	24 (2x12)
